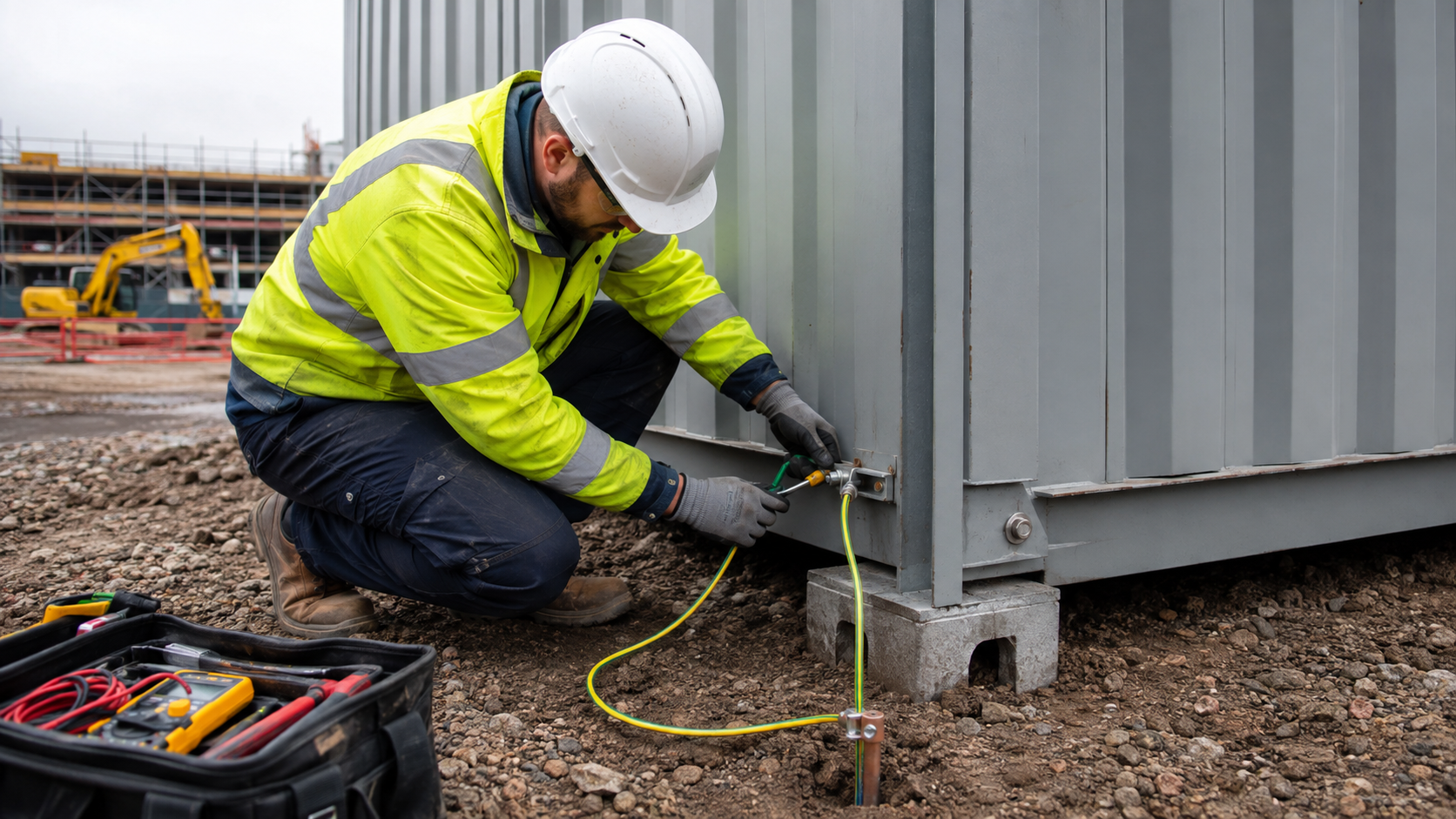

Строительную бытовку подключили к электричеству: внутри работают светильники, розетки, обогреватель, чайник, иногда кондиционер или бойлер. Кажется, что ничего сложного здесь нет. Но у металлической бытовки есть особенность — большая часть конструкции проводит электрический ток.
Поэтому одна из основных задач при подключении такого помещения — правильно организовать защитное заземление и систему защиты от поражения электрическим током.
И речь здесь идет не о формальном требовании «для проверки», а о вполне реальном риске.
Заземление необходимо прежде всего для защиты человека при повреждении электрооборудования или электропроводки.
Например, внутри кабеля повреждается изоляция, и фазный проводник касается металлической части электрооборудования или конструкции, связанной с ней. В такой ситуации доступная металлическая поверхность может оказаться под опасным напряжением.
Правильно выполненные защитные проводники, заземление и уравнивание потенциалов создают условия, при которых защита должна своевременно отключить поврежденную цепь.
ГОСТ Р 50571.4.41-2022 прямо устанавливает требование присоединять открытые проводящие части к защитному заземляющему проводнику.
Для строительных площадок требования еще строже: действующий ГОСТ Р 50571.23-2024 относит их по опасности поражения электрическим током к помещениям с повышенной или особой опасностью.
Представим обычный блок-контейнер.
Внутри проходит электропроводка. Есть розетки, выключатели, светильники и электрооборудование. При этом человека со всех сторон окружают металлические элементы конструкции.
Пока электрооборудование исправно, проблем нет.
Опасная ситуация возникает при повреждении изоляции.
Причиной может стать:
механическое повреждение кабеля;
некачественное соединение;
влага;
повреждение розетки или светильника;
неисправность электрообогревателя;
ошибка при монтаже электропроводки.
Особенно жесткие условия бывают именно на строительной площадке: кабели регулярно перемещают, оборудование подключают и отключают, присутствуют влага, грязь, металлические конструкции и временные электрические сети.
Поэтому нормативы рассматривают электробезопасность стройплощадки как систему, а не как один отдельный «провод заземления».
Разберем простой пример.
В бытовке установлен электрический обогреватель. Внутри оборудования происходит повреждение, при котором фазный провод оказывается связан с металлическим корпусом.
Дальше возможны два принципиально разных сценария.
Доступные проводящие части подключены к защитной системе электроустановки. Возникающий при повреждении ток создает условия для срабатывания предусмотренного проектом защитного аппарата.
Питание поврежденной цепи отключается.
Именно автоматическое отключение питания является одной из основных мер защиты при повреждении изоляции. Для строительных площадок ГОСТ Р 50571.23-2024 отдельно устанавливает требования к такой защите.
Опасный потенциал может сохраняться на доступной металлической части.
Человек касается ее, одновременно имея контакт с другой проводящей частью или землей, и сам может оказаться частью электрической цепи.
Именно от такого сценария и должна защищать правильно спроектированная система электробезопасности.
Нет.
Это одна из самых распространенных ошибок.
Факт того, что металлический контейнер стоит на бетонных блоках, плитах, грунте или металлических опорах, не означает наличия правильно выполненного защитного заземления.
Электробезопасность нельзя рассчитывать на случайный контакт конструкции с грунтом.
Заземляющее устройство, защитные проводники и их соединения должны соответствовать принятой на объекте системе электроснабжения и требованиям электрической безопасности.
Актуальный ГОСТ Р 50571.5.54-2024 устанавливает требования именно к заземляющим устройствам и защитным проводникам, применяемым для обеспечения электрической безопасности электроустановок. Стандарт действует с 1 августа 2024 года и заменил ГОСТ Р 50571.5.54-2013.
Еще одна распространенная ошибка — считать, что достаточно поставить УЗО и заземление больше не нужно.
На практике разные элементы выполняют разные задачи.
|
Элемент |
Для чего нужен |
|
Автоматический выключатель |
Защищает цепь при перегрузках и коротких замыканиях |
|
Защитный PE-проводник |
Связывает открытые проводящие части с защитной системой электроустановки |
|
Заземляющее устройство |
Является частью системы защитного заземления в соответствии с принятой схемой |
|
УЗО / УДТ |
Реагирует на дифференциальный ток и обеспечивает дополнительную защиту |
|
Уравнивание потенциалов |
Снижает опасную разность потенциалов между одновременно доступными проводящими частями |
Эти меры работают совместно.
Для строительных площадок цепи розеток номинальным током до 32 А включительно и цепи ручного электрооборудования до 32 А должны иметь дополнительную защиту устройством дифференциального тока с номинальным отключающим дифференциальным током не более 30 мА. Это предусмотрено пунктом 704.411.1 ГОСТ Р 50571.23-2024.
Но наличие УЗО само по себе не является основанием отказываться от предусмотренных схемой защитных проводников и заземления.
Здесь нельзя дать универсальный ответ в формате «возьмите провод такого-то сечения и прикрутите вот сюда».
Схема зависит от системы электроснабжения объекта, источника питания, защитных аппаратов и способа подключения бытовки.

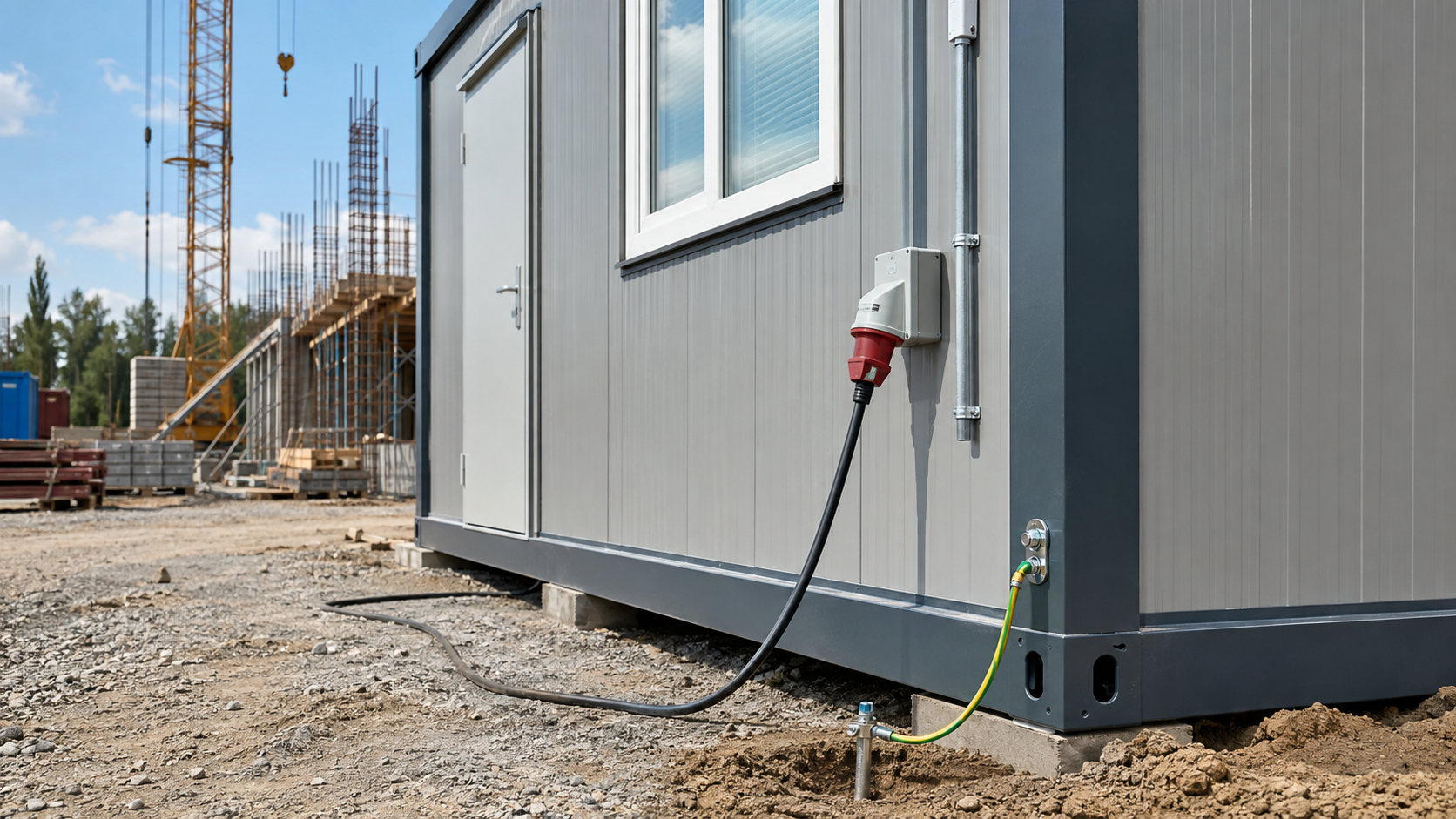

Но для электроустановок стройплощадки норматив отдельно требует организации защитного уравнивания потенциалов. На вводе защитные проводники и доступные конструктивные металлические части должны быть включены в соответствующую систему уравнивания потенциалов.
Проще говоря: доступный металлический корпус бытовки нельзя рассматривать как конструкцию, которая существует независимо от электрической защиты.
Особенно когда внутри размещена полноценная сеть 230/400 В.
Не обязательно.
И это еще один момент, где опасны универсальные советы из интернета.
Иногда можно встретить рекомендацию: «возьмите металлический уголок, забейте его рядом с бытовкой и подключите к корпусу».
Такой совет без знания схемы электроснабжения объекта технически некорректен.
Способ организации заземления зависит от применяемой системы — например TN или TT, конфигурации источника питания, вводного устройства, PE- и N-проводников, заземляющего устройства объекта и других параметров.
ГОСТ Р 50571.4.41-2022 отдельно устанавливает требования для различных типов систем заземления.
Поэтому решение должно приниматься не по принципу «мы так всегда делаем», а по электрической схеме конкретного объекта.
Строительная бытовка редко работает в таких же условиях, как обычный офис.

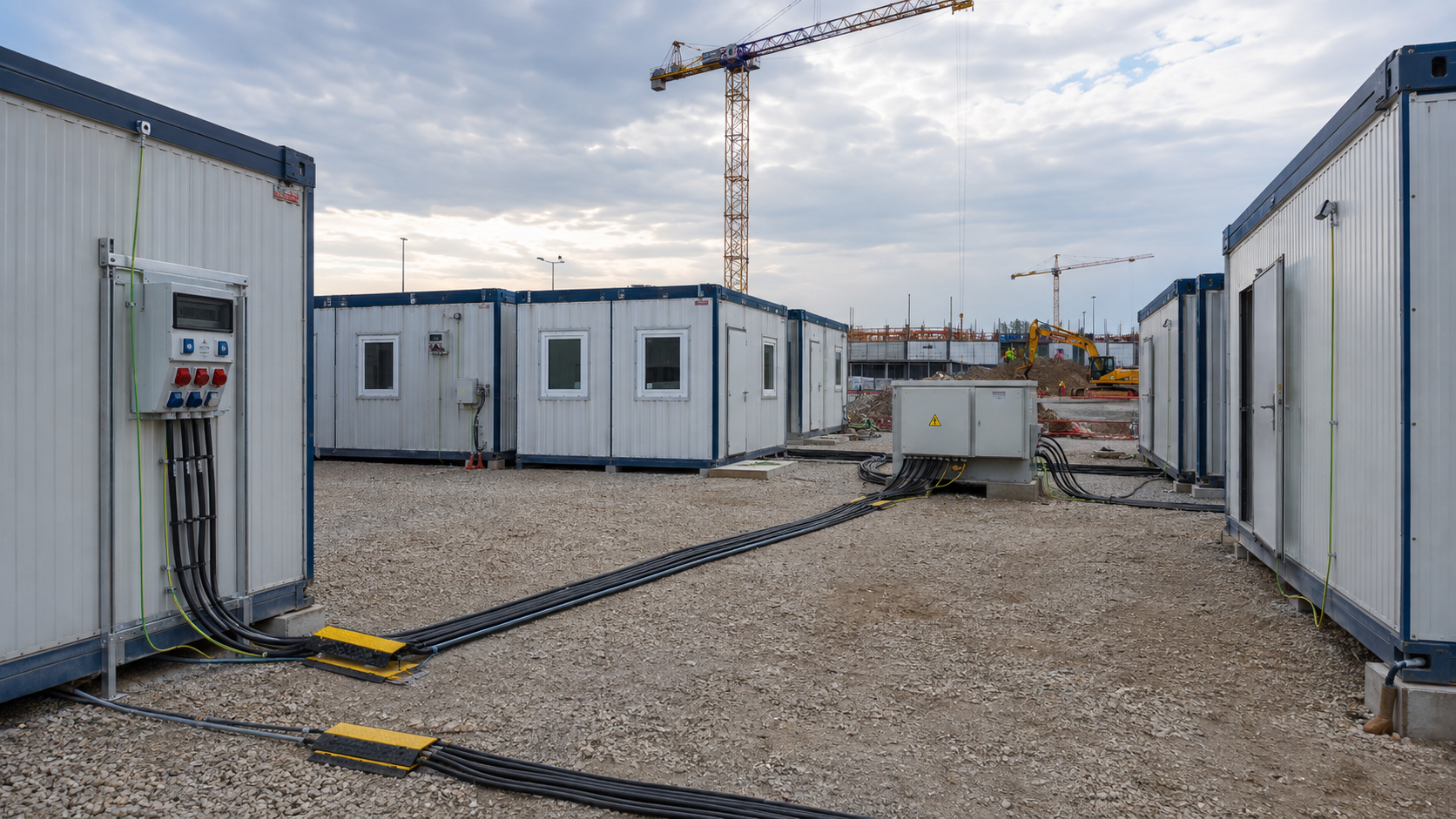

Сегодня ее подключили в одной части объекта, через несколько месяцев переставили к другому корпусу, затем включили через временный распределительный щит.
Одновременно на стройке работают:
сварочные аппараты;
электроинструмент;
насосы;
прожекторы;
электрообогреватели;
удлинители;
временные распределительные устройства.
Именно поэтому ГОСТ Р 50571.23-2024 устанавливает специальные требования к электроустановкам строительных площадок и прямо рассматривает защитное заземление, автоматическое отключение питания и уравнивание потенциалов как части общей системы электробезопасности.
Наличие фазы и рабочего нуля позволяет оборудованию работать, но это еще не означает, что предусмотрена необходимая защита при повреждении.
Например, бытовка стоит на металлических опорах и считается, что этого достаточно.
Надежность и электрические параметры такого контакта неизвестны.
Самодельный электрод неизвестных параметров не превращает электроустановку автоматически в безопасную.
Конструкция и параметры заземления определяются принятой системой электроснабжения.
УЗО — важная мера дополнительной защиты, но оно является элементом системы, а не заменой всех остальных защитных мероприятий.
Это особенно характерно для стройгородков.
Бытовку отсоединили краном, перенесли на новое место, снова бросили кабель — и помещение продолжило работать. При этом фактическое состояние защитных проводников и соединений никто не проверил.
Если бытовка подключается к электричеству, ответственному за объект стоит проверить как минимум следующие вопросы:
какая система электроснабжения применяется на объекте;
каким кабелем подключается бытовка;
предусмотрен ли отдельный защитный PE-проводник;
как выполнено присоединение доступных металлических частей;
организовано ли уравнивание потенциалов там, где оно требуется;
какие автоматы установлены;
какие цепи защищены УЗО/УДТ;
соответствует ли номинал УЗО требованиям конкретной цепи;
исправны ли розетки и электрооборудование;
нет ли повреждений вводного кабеля;
проверена ли непрерывность защитных проводников;
выполнены ли необходимые электрические измерения перед эксплуатацией.
Работы по подключению и проверке электроустановки должны выполнять специалисты, имеющие соответствующую квалификацию.
Это важное уточнение.
ГОСТ Р 50571.23-2024 распространяется именно на электроустановки, используемые при строительстве и сносе в период выполнения этих работ.
Если тот же блок-контейнер используется как постоянный офис, торговый павильон, мастерская, склад или другое сооружение вне строительной площадки, набор применимых требований может отличаться.
Но основной физический принцип остается тем же: доступные проводящие части электроустановки не должны создавать опасность поражения человека при повреждении изоляции.
На стройплощадке можно выбрать более простую внутреннюю отделку бытовки или отказаться от части мебели.
На электробезопасности экономить нельзя.
Стоимость исправного кабеля, защитных аппаратов и грамотного подключения несопоставима с последствиями ситуации, когда металлический корпус помещения оказывается под опасным напряжением.
Причем правильный вопрос при заказе бытовки звучит не просто:
«Есть ли в ней электрика?»
Гораздо полезнее спросить:
«Как организована электрическая сеть и что предусмотрено для ее безопасного подключения на объекте?»
Это уже позволяет обсуждать ввод, щит, защитный проводник, розеточные группы, УЗО и дальнейшее подключение бытовки к системе электроснабжения стройплощадки.
Заземление бытовки необходимо не потому, что этого требует формальный пункт документа.
Его задача гораздо практичнее — снизить риск поражения человека электрическим током при неисправности оборудования или повреждении изоляции и обеспечить работу предусмотренной схемой защиты.
При этом заземление нельзя рассматривать отдельно от PE-проводника, автоматического отключения питания, УЗО и системы уравнивания потенциалов.
А металлическая бытовка, просто установленная на грунте или бетонных блоках, заземленной от этого не становится.
Для стройплощадки схема электроснабжения должна определяться для конкретного объекта. Поэтому универсальное решение «забейте рядом штырь и прикрутите провод к каркасу» — плохая замена нормальному электротехническому проектированию и проверке.
